適用于高層建筑該系列環氧樹脂澆注干式變壓器材料優質,配方科學,采用先進的生產、檢測設備按嚴格的工藝生產而成。產品具有可靠性高,使用壽命長的特點.根據不同的使用環境可配置不同防護等級的外殼或不配置外殼。
、醫院、商業中心、電廠、碼頭、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。
全國24小時銷售熱線:13263317831
產品概述

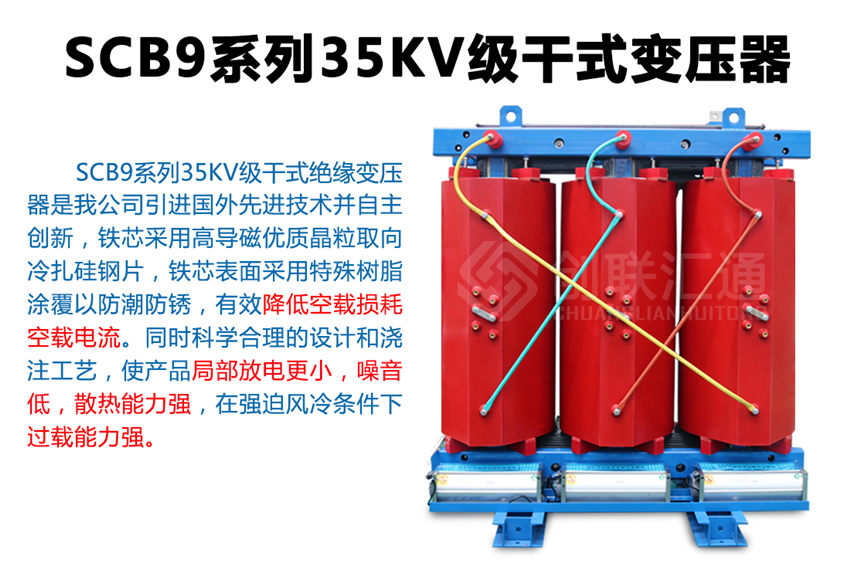

SC(B)9系列35KV環氧樹脂干式變壓器新一代節能產品,該系列配電變壓器產品使用在變壓器電壓直接從35KV電網轉變?yōu)?00V配電的特殊場合,可減少10KV輸變電環節,使運行維護費用明顯降低。35KV級無勵磁調壓配電變壓器產品通過了家級鑒定,確立為高新技術產品。 產品具有損耗低、阻燃性好、承受短路能力強、體積小、噪音低、耐雷電沖擊性能好,溫度分布均勻等優點,而且由于環氧樹脂干式變壓器不使用變壓器油,不會產生油污染,無爆炸危險。產品可作為配電變壓器廣泛適用于電力系統城網改造,也可用于高層建筑、機場、車站、港口、地鐵待對消防、環保有嚴格、特殊要求的多種場合。
產品結構:

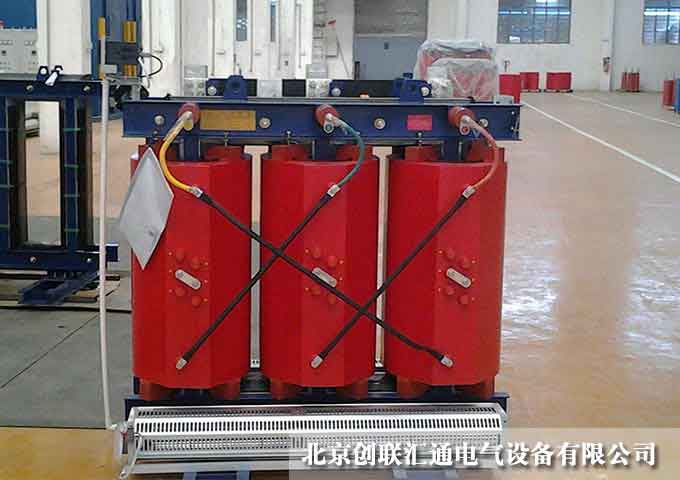

35KV環氧樹脂干式變壓器主要由變壓器鐵芯,變壓器繞組,變壓器絕緣、變壓器引線,變壓器冷卻裝置和測溫裝置。配電變壓器線圈在高精度繞線機上繞制,低壓繞組采用箔式繞制結構,較大容量變壓器留有通風氣道,繞制完成后進行真空干燥,澆注固化過程嚴格按照工藝要求進行操作,使線圈內無氣泡、空穴,變壓器產品達到優質運行效果。
鐵芯:
該系列配電變壓器鐵芯選購優質高導磁的晶粒取向冷軋硅鋼片,并采用先進的硅鋼片剪切線、45°全斜接縫階梯進迭片,芯柱采用F級無緯帶綁扎及鐵軛不沖孔拉板固定新型結構等先進工藝,鐵芯表面采用環氧樹脂包封,減小了漏磁影響,有效改善了磁路分布,降低了鐵芯噪聲、空載損耗和空載電流,使得配電變壓器產品外觀質量大大提高。
高壓繞組:
高壓繞組采用分段分層式,大大的降低了繞組層間電壓,采用帶填料環氧樹脂真空澆注成型,減小了繞組內部局部放電量,提高了線圈的電氣性能。配電變壓器繞組層間采用DMD環氧樹脂預浸布,增加耐壓強度,繞組表面采用玻璃纖維網格布填充,增強了線圈的機械強度,提高了配電變壓器產品抗短路的能力,線圈永不開裂。
低壓繞組:
低壓繞組采用箔式結構,線圈采用軸向冷卻風道,增強散熱能力,配電變壓器低壓繞組層間采用DMD環氧樹脂預浸布,端部采用環氧樹脂封灌,整體固話成型。
產品特點
1、阻燃 ,環氧樹脂作為SCB9干式變壓器絕緣材料本身難燃,不會在發生火災時助燃。
2、防潮和耐塵,SCB9干式變壓器繞組表面噴涂三防漆,在塵埃、潮濕等惡略環境下,對干式變壓器不會產生影響。
3、結構堅固,SCB9干式變壓器繞組采用環氧樹脂澆注固化成型,機械強度高,抗短路能力強。
4、過負載能力強,SCB9干式變壓器絕緣等級為F級,耐熱等級高,超名牌額定值運行能力提高。
5、維護便捷,SCB9干式變壓器無需用變壓器油,長期停運后通電干燥處理即可。
使用環境:
1、海拔高度:≤1000 m。
2、環境溫度:
最高氣溫:+40℃;
最低氣溫:-40℃;
最高月平均氣溫:+30℃;
最高年平均氣溫:+20℃;
變壓器型號 |
額定 |
聯結 |
電壓組合(kV) |
損耗(W) |
空載 |
短路 |
|||
高 |
分接 |
低 |
空 |
負 |
|||||
SC(B)9-50/35 |
50 |
Dyn11 |
35 |
±5% |
0.4 |
926 |
2780 |
2.8 |
6.0 |
SC(B)9-100/35 |
100 |
1225 |
3850 |
2.4 |
|||||
SC(B)9-160/35 |
160 |
1408 |
4740 |
1.8 |
|||||
SC(B)9-200/35 |
200 |
1524 |
5445 |
1.8 |
|||||
SC(B)9-250/35 |
250 |
1681 |
6110 |
1.6 |
|||||
SC(B)9-315/35 |
315 |
1950 |
7070 |
1.6 |
|||||
SC(B)9-400/35 |
400 |
2389 |
8900 |
1.4 |
|||||
SC(B)9-500/35 |
500 |
2793 |
10860 |
1.4 |
|||||
SC(B)9-630/35 |
630 |
3174 |
12420 |
1.2 |
|||||
SC(B)9-800/35 |
800 |
3789 |
15160 |
1.2 |
|||||
SC(B)9-1000/35 |
1000 |
4119 |
16780 |
1.0 |
|||||
SC(B)9-1250/35 |
1250 |
4748 |
20200 |
0.9 |
|||||
SC(B)9-1600/35 |
1600 |
5290 |
23950 |
0.9 |
|||||
SC(B)9-2000/35 |
2000 |
5922 |
26750 |
0.9 |
8.0 |
||||
SC(B)9-2500/35 |
2500 |
6806 |
31620 |
0.9 |
