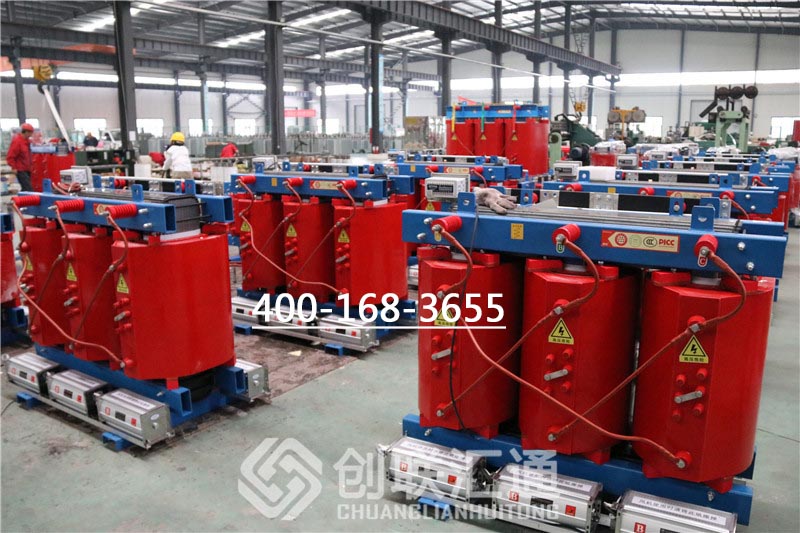

SCB干式變壓器采用先進的生產檢測設備按嚴格的工藝生產而成。干式變壓器產品具有可靠性高，使用壽命長的特點。根據不同的使用環境，可配置不同防護等級的外殼或不配置外殼。適用于電站、工廠、醫院,高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等。下面小編就簡單的說下SCB干式變壓器的重要組件

主要結構
1、鐵芯為步進式45°全斜接縫
2、匝間、層間、段間絕緣以及絕緣筒等都用絕緣紙或成型件組成
3、低壓線圈為箔式
4、高壓線圈為連續式
5、器身采取特殊的阻隔、降低噪聲措施
高壓線圈
高壓線圈采用機械強度高、散熱條件好的連續式結構，線圈繞制在成型絕緣筒上，采用絕緣紙包扁銅線做導體，層間采用絕緣材料絕緣紙，線圈經VPI真空壓力浸漬成堅固整體，避免了多層圓筒式線圈層間電壓高、散熱能力差、容易熱擊穿、以及機械強度低的缺點，從而提高了產品運行的可靠性；防潮性能極佳，更能承受熱沖擊，永不龜裂，局部放電量<5Pc，壽命期后易于分解回收，保護環境。

低壓線圈
低壓線圈為箔繞式結構，線圈采用優質銅箔和H級絕緣材料繞制而成，層間采用絕緣材紙為絕緣系統，線圈經VPI真空壓力浸漬成堅固整體，產品機構特點：
1、線圈機械強度高，抗短路能力強。
2、線圈抗熱沖擊能力強，產品壽命提高。
3、線圈“防潮、防塵、防鹽霧”能力強。

鐵芯
鐵心材料選用0.2mm厚優質高導磁硅鋼片45°全斜搭接，鐵心采用不沖孔、拉板結構；表面涂以絕緣漆，防潮防銹、損耗低、噪音小。 運行噪音比國標下降16db左右，可達國家一級居民區噪音要求。
